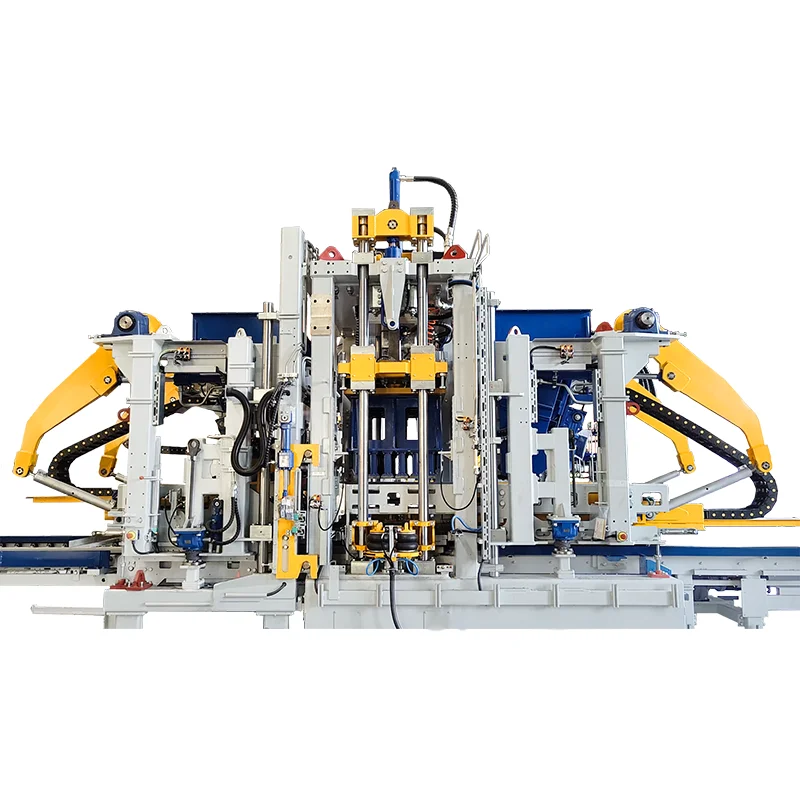

Block Making Machine täysin automaattinen

1 Zenith "Ultra-Dynamic" neliakselinen servovärinä (valinnainen)
Zenith Ultra-Dynamic -järjestelmä on moderni, korkealaatuinen tärinätekniikka, jota käytetään täysautomaattisessa Block Making Machinessa. Se mahdollistaa tarkan amplitudin säädön erittäin lyhyillä vasteajoilla samalla kun se varmistaa joustavan säädettävyyden. Servokäyttöinen järjestelmä tarjoaa korkean dynamiikan, mikä parantaa muotin täyttöä ja tuotantosyklien aikoja. Sekä amplitudia että taajuutta voidaan ohjata nopeasti ja tarkasti.

2 Kaksiakselinen servovärinä (valinnainen)
Jokaista epäkeskoakselia käyttää itsenäinen servomoottori, mikä varmistaa tarkan ohjauksen, nopean vasteen ja tarkan tärinävoiman.

3 Automaattinen nopea muotinvaihtojärjestelmä
Zenithin automaattinen nopea muotinvaihtojärjestelmä perustuu useiden laitteiden koordinoituun toimintaan, mikä mahdollistaa älykkään, nopean ja tarkan muotinvaihdon. Kun muotti on kuljetettu pääkoneen viereen, se asetetaan nostojärjestelmän avulla muotinvaihtoyksikköön. Järjestelmä suorittaa muotinvaihtoprosessin automaattisesti loppuun ilman manuaalista käsittelyä, asemointia tai lukitsemista.

4 Ripustettu syöttöjärjestelmä
Ripustettavassa syöttöjärjestelmässä on modulaarinen rakenne, jossa on integroitu syöttölaatikko, kaavin, peukalointiharja ja kaarenmurtoyksikkö. Sekä kasvojen sekoitus- että perusseossyöttölaatikot on asennettu syöttökehykseen, mikä mahdollistaa nopean vaihdon ja optimaalisen ruokintatehokkuuden.

5 Hydraulinen edestakaisin kaarevan pohjan syöttölaite (valinnainen)
Hydraulisesti ajettava; kaaria murtava harava liikkuu edestakaisin hajottaen materiaalikaaret tehokkaasti.

6 Sähkökäyttöinen kääntökaaren murtava pohjasyöttölaite (valinnainen)
Sähkökäyttöinen; kaaria murtava harava heiluu säädetyssä kulmassa akselin ympäri irrottaakseen materiaalia.

7 Modulaarinen pääkehys
ZN900-2C pääkone ja kasvojen sekoitusyksikkö ottavat käyttöön modulaarisen runkorakenteen, jossa on tarkkuuskokoonpanotekniikka. Perinteisiä suunnittelukonsepteja rikkoen se käyttää laajalti korkealaatuisia pulttiliitoksia runkoon, tärypöydälle, moottoripalkkiin ja syöttöjärjestelmään. Tämä rakenne takaa erittäin alhaisen huoltoasteen, helpon mukauttamisen erilaisiin tuotantoolosuhteisiin ja huomattavasti lyhyemmän kuluvien osien vaihtoajan.

8 Hydraulinen automaattinen lukitus kasvojen sekoitusyksikölle
Pää- ja kasvosekoituskoneet on yhdistetty edistyneen hydraulisen automaattisen lukitusjärjestelmän kautta. Hydraulisylinterit käyttävät lukituskomponentteja ja yhdistävät molemmat yksiköt tiukasti. Kun erottelu on tarpeen, sylinterit vapauttavat liitoksen, ja vaihdemoottori liikuttaa kasvojen sekoitusyksikköä kiskoja pitkin.

9 Paina pään lukituslaitetta
Tämä mekaaninen lukitusmekanismi koostuu lujista lukituslohkoista, kiilanmuotoisesta puristuspäästä ja kaksitoimisista hydraulisylintereistä. Muotista purkamisen aikana sylinterit käyttävät lukituslohkoja puristaen puristuspäätä radiaalisesti muodostaen mekaanisen lukkiutumisen. Muotti vapautetaan sitten jatkuvan paineen alaisena, mikä eliminoi tehokkaasti elastisen palautumisen ja mikroliikkeen, mikä varmistaa terävät tiilen reunat, sileät pinnat ja huomattavasti paremman tuotteen pätevyyden.

10 Sähköinen ruuvinostimen säätö
Varustettu erittäin tarkalla ruuvinostimella automaattista korkeudensäätöä varten – mikä tarjoaa suuren tarkkuuden, helpon käytön ja parannetun automaation.

11 Täysin integroitu ohjausjärjestelmä
ZN900-2C-pääkoneessa on Siemens S7-1500 (6ES7 515-2AM01-0AB0) -sarjan PLC - Siemensin huippuluokan ohjain, jossa on suuri muistikapasiteetti, nopea käsittelynopeus ja kattava toiminnallisuus. HMI visualisoi kaikki ohjausjärjestelmän signaalit helppoa ja intuitiivista käyttöä varten.

12 Laaja laajennettavuus
ZN900-2C tarjoaa erinomaisen laitteiston ja ohjelmiston laajennettavuuden. Se voidaan varustaa erilaisilla valinnaisilla järjestelmillä, kuten vaahtolaitteet, värisekoitusjärjestelmät, lavanpoistoyksiköt, hylsynvetojärjestelmät ja poikittaispuhdistusharjat, jotka täyttävät asiakkaiden erilaiset tuotantovaatimukset.

13 Quangong Intelligent Equipment Cloud Service Platform
Quangong Zenithin kehittämä "Intelligent Equipment Cloud Service Platform" mahdollistaa online-valvonnan, etäpäivitykset, vikojen ennustamisen ja diagnosoinnin, laitteiden kunnon arvioinnin ja toimintaraportit, tarjoten kattavia älykkäitä palveluominaisuuksia.
